Λεπτομέρειες για το προϊόν
Τόπος καταγωγής: Σενζέν, Κίνα
Μάρκα: TFT Driver Board
Πιστοποίηση: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
Αριθμό μοντέλου: ZY08012 Β1.0
Όροι πληρωμής και αποστολής
Ποσότητα παραγγελίας min: 1 κομμάτι
Τιμή: Please contact us for latest price
Συσκευασία λεπτομέρειες: Προσαρμοσμένο
Χρόνος παράδοσης: 1~7 εργάσιμες ημέρες
Όροι πληρωμής: T/T, L/C, πιστωτική κάρτα, PayPal
Δυνατότητα προσφοράς: 5000,0 τεμάχια την ημέρα
Λειτουργία: |
εισροή και έξοδος ακουστικών και έξοδος ενισχυτή ήχου διπλού καναλιού 3 W |
Σημάδι διεπαφής: |
1xHDMI1.4, 1xDVI1.0 και 1xVGA |
Αποδόσεις: |
Υποστηρίζει έξοδο 2 θύρων LVDS |
Διάσταση: |
139.0 x 53 mm |
Θέρμανση αποθήκευσης: |
-20 ~ 60°C |
Θερμοκρασία λειτουργίας: |
-10 ~ 50℃ |
Λειτουργία: |
εισροή και έξοδος ακουστικών και έξοδος ενισχυτή ήχου διπλού καναλιού 3 W |
Σημάδι διεπαφής: |
1xHDMI1.4, 1xDVI1.0 και 1xVGA |
Αποδόσεις: |
Υποστηρίζει έξοδο 2 θύρων LVDS |
Διάσταση: |
139.0 x 53 mm |
Θέρμανση αποθήκευσης: |
-20 ~ 60°C |
Θερμοκρασία λειτουργίας: |
-10 ~ 50℃ |

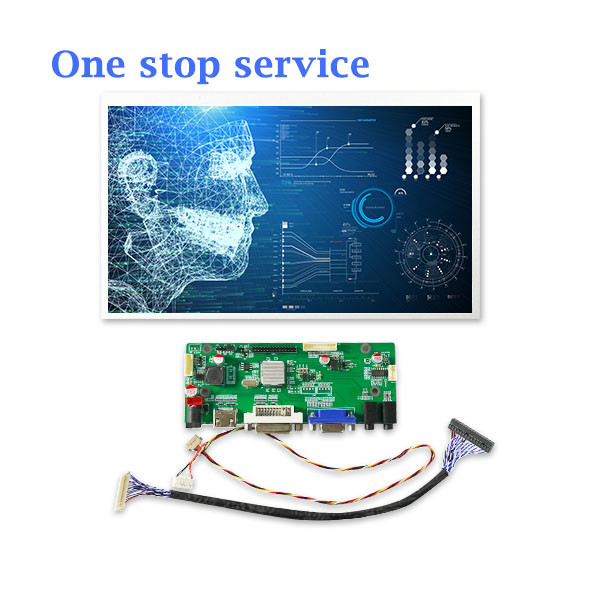

Δείκτης πλαισίου TFT με πίνακα ελέγχου ZY08012 V1.0 Πίνακα οδηγού πολλαπλών λειτουργιών
Περιγραφή
Το ZY08012 V1.0 είναι μια πολυλειτουργική οθόνη οδήγησης που συνδυάζει 1xHDMI1.4, 1xDVI1.0 και 1xVGA διεπαφή εισόδου, υποστηρίζει 2 εξόδους LVDS έως 186MHz, υποστηρίζει εισόδου και εξόδου ακουστικών και 3 watts έξοδος διπλού καναλιού ενισχυτή ήχου.
Χαρακτηριστικά
| Εισόδου ισχύος | Συνεχή είσοδος 12V /12V 680mA+/-10mA |
| Εισαγωγή σήματος | 1 είσοδος HDMI /1 HDMI |
| Εισαγωγή σήματος | 1 είσοδος VGA / 1 VGA |
| Εισαγωγή σήματος | 1 είσοδος DVI /1 DVI |
| Έξοδος σήματος |
6/8 bit μονά/διπλή έξοδος LVDS 6/8 LVDS |
| Εισαγωγή ήχου | 3.5mm είσοδος ακουστικών /3.5mm |
| Έξοδος ήχου | Έξοδος ακουστικών ακουστικών /3,5 mm |
| Έξοδος ήχου | Ομιλητής |
| Άλλα | Δοκιμαστική μονάδα |
Διασύνδεση Λειτουργία Περιγραφή Διάγραμμα
| - Όχι, όχι. | Περιγραφή |
| Σημείωση: | Διασύνδεση ADC /ADC |
| ΚΟ9 | Ρυθμισμός τάσης του πίνακα οθόνης |
| Πίνακας 1 | Διασύνδεση εξόδου LVDS /LVDS |
| ΚΟ15 | Διασύνδεση UART |
| Σημείωση: | Διασύνδεση λεωφορείου I2C /I2C |
| ΚΟ 8 | Διασύνδεση πληκτρολογίου |
| Πίνακας 1 | 3W έξοδος ομιλητή_L/R /3 |
|
ΣΟ 13 |
Εξωτερική διεπαφή εξόδου ακουστικών 3,5 mm |
|
ΚΟ14 |
Εξωτερικό 3.5 mm διεπαφή εισόδου ακουστικών |
| Σημείωση: | Εξωτερική διεπαφή εισόδου VGA |
| Σημείωση: | Εξωτερική διεπαφή εισόδου DVI |
| Σημείωση: | Εξωτερική διεπαφή εισόδου HDMI |
| Σημείωση: | Εξωτερική διεπαφή εισόδου 12V συνεχούς ρεύματος |
| CN2 | Ενσωματωμένη διεπαφή εισόδου 12V συνεχούς ρεύματος |
| ΚΟ10 | Διασύνδεση ελέγχου οπίσθιου φωτισμού |
Διαρθρωτική Διάσταση Διάγραμμα
